時間：2025-06-29 10:57:46 作者：55世紀智能裝備 點擊：

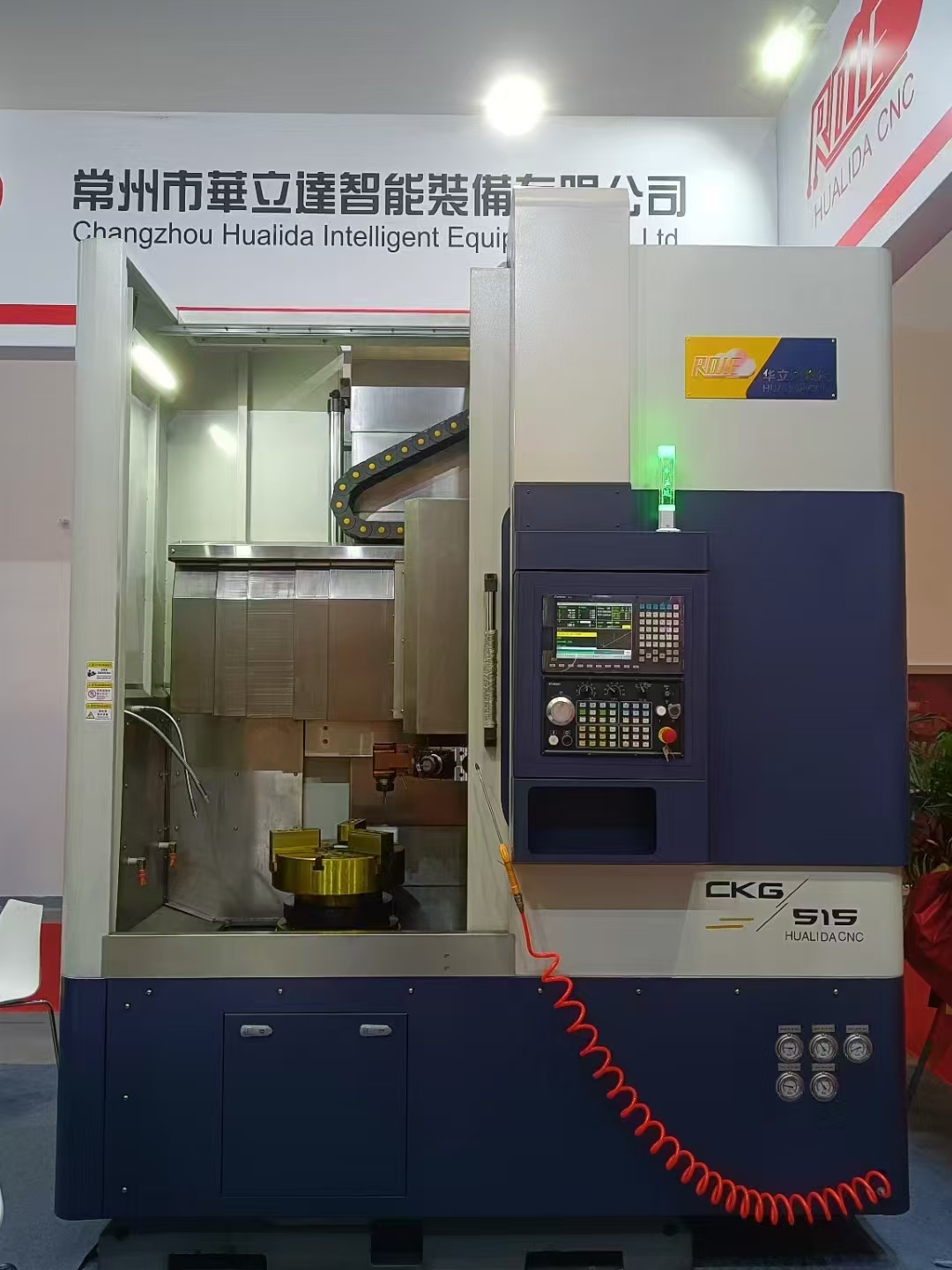

數控立車作為加工大型回轉體零件的關鍵設備，其核心技術貫穿機械結構、數控系統、驅動控制、精度保障等多個維度，直接影響加工效率、精度與穩定性。以下從技術維度拆解其核心要點： ### 一、**機械結構設計技術** #### 1. **高剛性床身與立柱結構** - **技術要點**：采用箱型筋板結構（如米字形、井字形布局），搭配高強度鑄鐵（HT300以上）或焊接鋼結構，通過有限元分析優化受力分布，確保承重能力（如85寸曳引輪加工設備需承重10噸以上）。 - **關鍵作用**：減少切削振動，保證加工精度（如圓度≤0.01mm），延長設備壽命。 #### 2. **高精度主軸系統** - **技術方案**： - **主軸軸承配置**：采用動靜壓軸承或高精度滾動軸承（如P4級角接觸球軸承），通過恒溫油冷系統控制溫升（溫差≤1℃），實現主軸徑向跳動≤0.005mm。 - **主軸驅動**：電主軸直驅技術（省去皮帶傳動），轉速范圍覆蓋50-5000rpm，滿足不同材料切削需求（如鑄鐵件高速切削）。 #### 3. **進給系統剛性設計** - **滾珠絲杠與導軌**：采用大直徑滾珠絲杠（直徑≥50mm）配合直線滾動導軌（如重載型滾柱導軌），通過預拉伸結構消除熱變形誤差，定位精度達±0.01mm/300mm。 - **伺服電機直連**：減少齒輪傳動間隙，實現微量進給（最小脈沖當量0.001mm）。 ### 二、**數控系統與控制技術** #### 1. **多軸聯動數控系統** - **核心功能**：支持5軸及以上聯動（如X、Z、C軸+雙動力頭），內置高性能CPU（如多核處理器），插補速度≥100m/min，滿足復雜曲面加工（如曳引輪繩槽螺旋槽）。 - **代表系統**：西門子840D、發那科31i-P、華中HNC-848等，具備納米級插補精度（分辨率0.1μm）。 #### 2. **智能加工工藝軟件** - **CAM集成**：內置自動編程模塊（如基于UG/ProE的后置處理），支持參數化編程（如曳引輪繩槽槽型參數化輸入），減少編程時間。 - **加工仿真**：通過數字孿生技術模擬切削過程，預測振動、刀具磨損，優化加工路徑（如避免空刀行程）。 #### 3. **高速高精度控制算法** - **前瞻控制（Look-ahead）**：提前讀取數百個程序段，優化進給速度過渡，減少拐角處的速度損失（如圓弧加工速度提升30%）。 - **誤差補償技術**：實時補償絲桿螺距誤差、熱變形誤差（如溫度每升高1℃，系統自動補償0.005mm）。 ### 三、**伺服驅動與電機技術** #### 1. **高性能伺服驅動系統** - **控制策略**：采用矢量控制（FOC）、直接轉矩控制（DTC），電流環響應頻率≥5000Hz，確保高速啟停時的位置精度（如快速定位誤差≤0.003mm）。 - **多軸同步控制**：通過總線技術（如EtherCAT）實現多軸實時同步，同步誤差≤1μs，適用于多刀架協同加工。 #### 2. **高扭矩伺服電機** - **電機類型**：采用稀土永磁同步電機，扭矩密度≥2.5N·m/kg，低速大扭矩輸出（如100rpm時輸出300N·m），滿足重型切削需求。 - **直驅技術**：C軸（旋轉軸）采用力矩電機直驅，消除齒輪間隙，分度精度≤5″，適用于曳引輪繩槽等分加工。 ### 四、**刀具與切削技術** #### 1. **專用刀具系統** - **刀具材料**：針對鑄鐵、鋼材、鋁合金等不同材質，采用陶瓷、CBN、PCD等超硬刀具，切削速度達300-800m/min（如CBN刀具加工球墨鑄鐵時壽命是硬質合金的5倍）。 - **刀具結構**：？榛杓疲ㄈ緲勺壞鍍匠檔叮，支持快速換刀（換刀時間≤15秒），配合自動送刀機構提升效率。 #### 2. **切削參數優化技術** - **智能切削數據庫**：內置不同材料的最優切削參數（如背吃刀量、進給量、切削速度），通過傳感器實時監測切削力、溫度，自動調整參數避免過載。 - **微量潤滑（MQL）**：采用油氣混合潤滑技術，減少刀具磨損（磨損量降低40%），同時環保節能。 ### 五、**精度保障與誤差控制技術** #### 1. **熱穩定性控制** - **溫控系統**：主軸箱、進給系統配置恒溫冷卻裝置（水溫控制精度±0.5℃），床身埋設加熱管補償環境溫度變化，確保整機熱變形≤0.02mm/8小時。 - **熱誤差建模**：通過神經網絡算法建立熱變形模型，實時補償X/Z軸位移（如主軸溫升10℃時，系統自動補償0.015mm）。 #### 2. **高精度檢測與反饋** - **位置反饋**：采用直線光柵尺（分辨率0.1μm）+ 絕對式編碼器，實現全閉環控制，消除傳動鏈誤差，重復定位精度≤0.005mm。 - **動態精度檢測**：集成激光干涉儀、球桿儀等在線檢測？，加工后自動測量圓度、垂直度（如曳引輪端面跳動≤0.03mm）。 ### 六、**自動化與智能化集成技術** #### 1. **工業機器人協同** - **上下料自動化**：配置6軸機器人或桁架機械手，實現工件自動裝夾（裝夾時間≤2分鐘），配合視覺識別系統校準工件位置（定位誤差≤0.1mm）。 - **刀具管理系統**：自動識別刀具編碼，記錄磨損量，到期自動換刀，避免人為失誤。 #### 2. **工業物聯網（IIoT）** - **設備互聯**：通過OPC UA協議接入工廠MES系統，實時監控OEE（設備綜合效率）、加工進度，遠程調參（如修改切削速度）。 - **故障預警**：利用振動傳感器、電流傳感器采集數據，AI算法預測軸承磨損、刀具失效（預測準確率≥90%），提前安排維護。 ### 七、**特殊加工工藝技術** #### 1. **高速切削（HSC）與硬切削** - **高速切削**：針對鋁合金等輕金屬，主軸轉速≥8000rpm，進給速度≥20m/min，實現薄壁件高效加工（如曳引輪輕量化輪轂加工）。 - **硬切削**：采用CBN刀具直接加工淬火鋼（HRC55-65），替代磨削工序，效率提升3倍以上。 #### 2. **多任務復合加工** - **車銑復合**：集成銑削動力頭，在立車上完成車削、銑槽、鉆孔等多工序（如曳引輪安裝孔銑削與外圓車削一次完成），減少工件周轉時間。 ### 八、**安全與可靠性技術** #### 1. **過載保護與防撞設計** - **傳感器保護**：刀柄、主軸內置力傳感器，當切削力超過閾值（如額定值150%）時立即停機，防止刀具崩刃和主軸損壞。 - **防撞程序**：預設軟限位（比硬限位小10mm），配合激光防撞傳感器，避免刀架碰撞工件或卡盤。 #### 2. **電磁兼容性（EMC）設計** - **抗干擾措施**：伺服驅動、數控系統采用屏蔽電纜連接，接地電阻≤1Ω，確保在復雜電磁環境下穩定運行（如工廠變頻器群干擾場景）。
### 總結數控立車的核心技術圍繞“精度、效率、可靠性”展開，機械結構是基礎，數控系統是大腦，伺服驅動是動力中樞，而智能化集成則是現代設備的核心競爭力。對于電梯曳引輪等精密零件加工，需重點關注主軸精度、熱穩定性控制及自動化集成能力，通過多技術？樾迪指咧柿可
